トランス用巻線機Ⅲ型

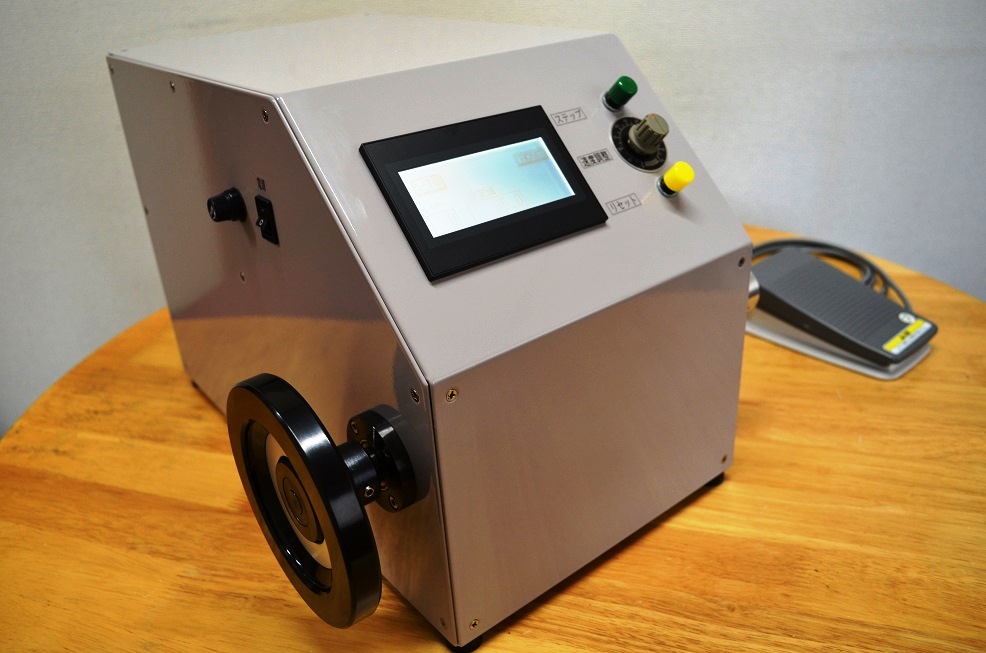

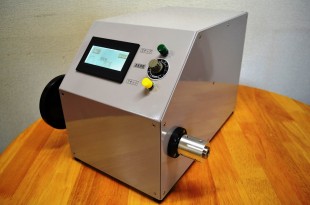

小ロット向けの小型トランス用巻線機です。右側に回転シャフト、左側に手動用ハンドルが搭載されています。

※画像をクリックすると拡大画像が開きます。

製品の特徴

小ロット向け小型トランスの巻線機です。

・シャフト軸は正転、逆転、速度可変可能。
・フットペダルの踏み量に応じた回転速度制御。
・回転軸の静止ロック機構の搭載。
・巻き数の設定層は最大３０パターン。
・表示や設定操作はタッチパネルを採用しました。

標準仕様での価格は４５万円です。

１．装置寸法は幅３４５・高さ２８２・奥行４１２(ｍｍ）。
２．電源はＡＣ１００Ｖ　１００ＶＡ。
３．シャフト回転数は、低速トルク仕様で 600rpm(最大)
　　高速回転仕様は1800rpm（最大）。
４．巻き数記憶パターンは３０種（最大）。
５．回転シャフトの内径は標準Φ10ｍｍ。（変更可能）
